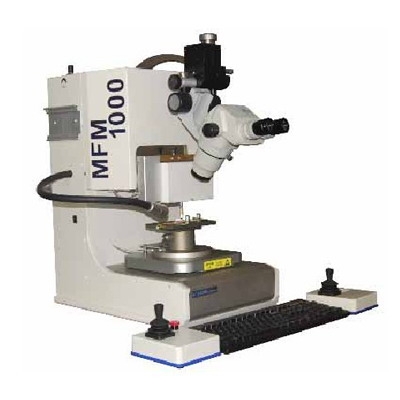

MFM1000 微焊点强度测试仪

产品介绍:
MFM1000
多功能推拉力测试仪(微焊点强度测试仪器)是用于微电子封装和PCBA电子组装制造及其失效分析领域的专用动态测试仪器,是填补国内空白的微电子和电子制造领域的重要仪器设备。
该设备测试动作迅速、准确、适用面广、测试精度高,适用于半导体IC封装测试、LED封装测试、光电子器件封装测试、PCBA电子组装测试、汽车电子、航空航天、军工等等。 亦可用于各种电子分析及研究单位失效分析以及各类院校教学和研究领域。

具体功能有:
1、DGFT
智能数字技术: 所有测试传感器模块均采用本公司特有的智能数字技术(DGFT), 极大的优化了测试模块适应各种不同类型的测试环境的能力,确保同一测试模块工作在不同主机上测试数据的可靠一致性。
2、Auto-Range
技术: 设备所有测试传感器均采用自动量程设计,全量程范围一致的分辨率(16BitPlus超高分辨率),客户在测试前无需在软件端做繁杂而且耗时的档位设定。
3、VPM
垂直定位技术: 所有测试传感器模块均采用本公司专利的垂直位移和定位技术, 确保精准可靠的测试状态和精密快速的定位动作。
4
、自主研发制造的高频响、高精度动态传感器。
5、
坚固机身设计, 机身测试负荷能力高达500KG
6、
优异的设备操控性能,全方位保护措施,可自由摆放的左右摇杆控制器,操作手感舒适的摇杆控制器。

目前实现的测试功能:
1、
焊点线拉力测试.
2、
焊点推力测试.
3、
晶元推力测试.
以上所用测试均经过专业测试,设备总体系统精准度达到0.1%以下(公开标称0.25%).完全满足任何苛刻要求的IC制造工艺要求.包括国内目前兴起的LED封装业和国内传统的半导体制造业及军工科技行
业和大专院校研究所等等.



拉力测试:

拉力100G

100g/50g/25g/10g            自动量程切换

拉力1KG

1000g/500g/250g/100g        自动量程切换

拉力5KG

5000g/2500g/1250g/500g      自动量程切换

拉力10KG

10Kg/5Kg/2.5Kg/1.25Kg       自动量程切换

推力测试:

推力250G

250g/100g/50g/25g            自动量程切换

推力5KG

5000g/2500g/1250g/500g       自动量程切换

推力100KG

100Kg/50Kg/25Kg/10Kg         自动量程切换

推力200KG

200Kg/100g/50g/25g           自动量程切换

设备参数:

设备尺寸

620mm(包括左右摇杆控制器)/长宽520mm/700mm

设备重量

65KG

电源供应

220VAC@4.0A  50-60HZ

压缩空气供应

4.5-6Bar

真空供应

550mm Hg

气体供应连接

6mm外径(OD/4mm内径(ID

控制电脑

联想/戴尔/或适应设备的兼容PC

显微镜

标准配置60倍(Option:可选配Leica/Nicon/Olympus

X轴行程

65mm

X轴分辨率

0.125um

Y轴行程

55mm

Y轴分辨率

0.125um

Z轴行程

60mm

Z轴分辨率

0.125um

Z轴测试高度定位精度

〈±1um

Y轴最大测试力

200KG for MFM1000/400KG for MFM200

Z轴最大测试力

20KG

机器可承受最大力

500KG
