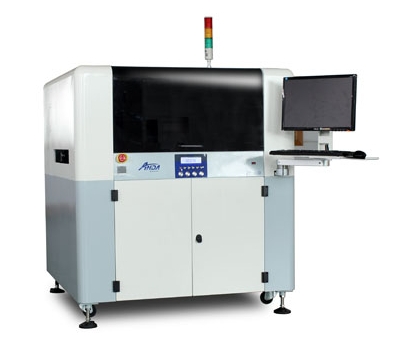

SD-900X lens高速点胶机

应用范围:lens专用点胶、led灯条专用点胶、底部填充、FPC封装、SMT点红胶、LED封装、元件封装、点锡膏、点红胶、点黑胶、半导体封装、晶元固定等。

沃豪科技作为国内点胶系统、喷射技术及表面涂覆的先行者,自主研发了一系列的精密点胶与表面涂覆系统,广泛应用于SMTPCB组装、半导体封装、LED封装机电组装、平板显示器组装等,还可替代新能源应用及生命科学、军工产品的点胶与涂覆,是精密点胶、填充与涂覆的首选合作伙伴。

SD-900 lens高速点胶机采用填充系统,具有精密、高速点胶与填充的特点,采用喷射式定量供料,工作时无需Z轴升降,突破了传统的接触式点胶方式,解决了拉尖、胶量不均匀、伤及元件与产品等缺陷。大大提高了工作效率与产品品质。配备了强大的功能模块,应用灵活,是精密点胶与填充的首选设备。

特点:

     采用电脑控制, Windows Xp操作系统,故障声光报警及菜单显示。
     CCD
视觉定位系统。

采用伺服马达+滚珠丝杆驱动。

搭载胶阀:可同时搭载2套胶阀,(型号任选)。

阀体自动恒温系统,确保涂料的流动性一致。

自动清洗功能。

可离线编程,也可在线视觉编程。

     可选配任意型号的胶阀,可选激光测高、分析天平、待板装置、工件加热装置

高速点胶机

多功能点胶机

底部填充点胶机

喷射阀出胶效果图

芯片底部填充及边缘封装

FPC芯片填充及元件封装

红胶点胶机

led封装点胶机

点胶机

 面贴装红胶

 LED封装

 点锡膏

点胶机

喷射式点胶机

螺杆式点胶机

 底部填充效果图

 喷射阀点红胶效果图

 螺杆阀点胶效果图

技术参数:

功能配置

技术参数及说明

整体式机架

1200L  1260W  1380H (mm)

全电脑控制

专用工业电脑

CCD视觉定位

自动校准运行精度

输送轨道

配高温皮带输送  1段停板模式(可选配3段停板模式)

步进马达输送

20m/min

自动调幅

单轨道:50450mm

XY驱动方式

伺服马达+滚珠丝杆

Z驱动方式

伺服电机+同步带

最高速度

1000mm/S

运行精度

0.01mm

点胶行程

X=900mm  Y=450mm   Z=30mm

可搭载胶阀数量

1

阀体加热

室温~80℃±3

涂料容量

30CC

涂料检测

自动检测

阀嘴清洗装置

真空清理

输入气压报警

菜单+声光报警

扫描仪插口

232插口

通讯接口

SMEMA

编程模式

可导入任何贴片机文件或在线视觉编程

输入电压

220V   5060HZ

气压

6kg/cm2

总功率

3kw

总重量

760kg

安全标准

CE

选配项:

胶阀

ps-8100JET-16/TDS-10/TDS-20/E-01/R6

工件加热系统

工作区下加热,室温~150℃±3

激光测高

激光自动高度检测,工件变形后可自动校准Z轴高度

精密测重系统

读数精度0.01mg
