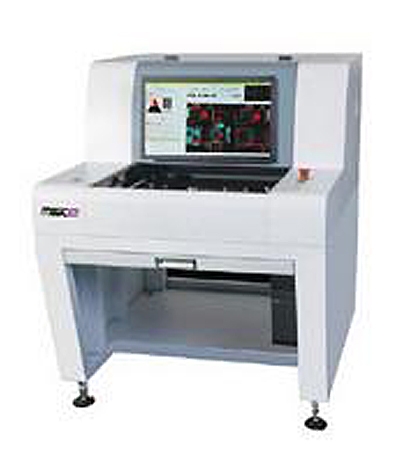

明锐AOI Q5系列



Q5/Q5XL

特点

超大板尺寸可选

超大尺寸上下净高可选

自动夹板,可选配无板边夹板方式,以适应

后段工位检查

手动轨道调宽

配置明锐检查软件,容易编程,功能强大

标配维修站软件

标配相机读取1D/2D条码功能

标配波峰焊检查软件



Q5/ Q5XL 规格参数



设备型号

Q5

Q5 XL

系统参数

影像

相机

3百万像素德国工业相机

光源

4 色环形LED (R/G/B/W)

分辨率

15,20μm 可调

FOV

40*30mm(分辨率20μm)

X/Y 运动

AC 伺服马达,精密丝杆

送板机构

宽度调整

手动

固定方式

自动

检查基准面

下表面

操作系统

WINDOWS 7

通信方式

Ethernet ,RS-232, SMEMA

电源

单相 220V, 50/60HZ, 10A

机器尺寸

W844XD1016XH1185 mm

W1260XD1690X H1185mm

重量

420kg

460kg

功能参数

PCB

尺寸

Q5

Q5 XL

50*50 – 430*330mm

50*50 – 700*610mm

厚度

0.5-6.0mm

翘曲

±3.0mm

净高

上/下: 40/60mm (60/60mm可选)

工艺边

3.0mm

检查项目

锡膏

桥接, 偏位, 无锡, 少/多锡,异物

贴装

桥接,错件,缺件,极性,偏位,立碑,反转,破损,IC弯脚,异物

回流炉后

元件类:错件,缺件,极性,偏位,立碑,反转,破损,IC弯脚,异物

焊点类: 无锡,少/多锡,桥接,假焊,锡球

波峰焊后

插入针,无锡,少/多锡,孔洞,假焊,锡球

检查元件

Chip: 0201及以上

LSI: 0.3mm 间距及以上

其他: 异型元件

检查速度

180-200ms/FOV

选件

软件

离线编程软件, SPC软件

周边硬件

离线编程PC, 网络交换机, 网线, 外加读码头

治具

灰度校正板



机器尺寸图

Q5尺寸图

Q5XL尺寸图
