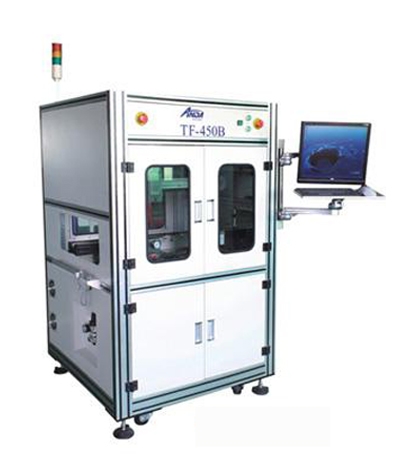

ANDA涂覆机 TF-450B选择性涂覆机

特点:



1.  采用电脑+运动控制器,WINDOWS XP操作系统,故障声光报警及菜单显示
2.  编程采用CAD导图或手动示教,操作简单快捷
3.  铝合金轿厢式外观设计,前后玻璃视窗
4.  X、Y、Z三轴运动
5.  采用步进马达+金属同步带驱动
6.  运行精度0.2mm,可自动消除误差
7.  配备2个胶阀
8.  胶阀自动清洗装置
9.  专用铝合金轨道及不锈钢输送链条
10. 独立涂料容器桶
11. 配备废气收集、排放装置
12. 配备SMEMA接口可与其它设备通讯





技术参数(Technical Parameter



型号              Model                           TF-450B

外型尺寸          External Size L*W*H                          1.2×1×1.6m

重量              Weight                                    400kg

控制              Control Mode                    PC+运动卡

运行软件               Software                                Tf4sad2.0+ Windows

编程方式               Programming                     示教+CAD导图

轴数              Axis                            XYZ

驱动              Drive                           步进马达+金属同步带

最大移动速度      Max. move speed                          400mm/

涂覆工作范围      Coating scope                   L450×W450mm

元件最大高度      Max. PCB height                          50mm

定位精度               Positioning accuracy                 0.2mm

重复精度               Repeat accuracy                          0.2mm

轨道数量                 Conveyor quantity                      1

输送高度               Conveyor height                          900±20mm

输送速度               Conveyor speed                            2-5m/min

传送方向               Conveyor direction                     LRL选配)

PCB边缘空间       PCB edge space                            3mm

传输马达功率      Communication port                    SMEMA接头

胶阀数量               Nozzle quantity                          2

胶阀类型               Nozzle type                     针式胶阀、锥形喷胶阀、扇形喷胶阀(任选2)

单次涂覆宽度      Single coating width                230mm

涂料容量               Material volume                         20L

排风量要求            Draft capacity                          15m3/min

电源              Power supply  AC220V            5060HZ

总功率            Total power                         2.6KW

气压              Pressure                         0.4Mpa

编程器            Programming panel                      标配

CAD导图           CAD drawing load                        标配

离线编程               Off-line programming                 选配

涂料监测               Material Detection                    选配

条码扫描               Bar code                                选配

UPS                 UPS                             选配
