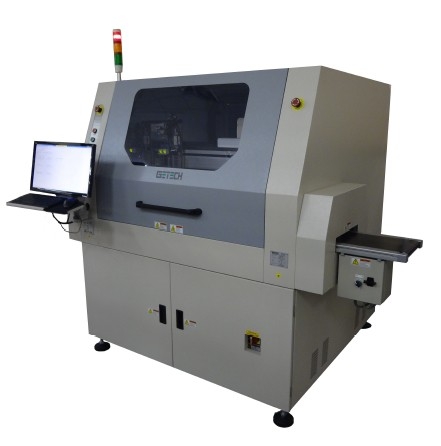

GAR1200在线式全自动分板机

GAR1200 是专用于将PCBA组件(拼板)切割成单个组件的一款在线式的分板机

GAR1200 拥有双工作台工作平台, 能容纳最大为350mm*310mm尺寸的PCBA

GETECH开发的全新的用户界面,及一套先进的控制软件包含移动,示教,切割,将给客户带来全新的视觉体验,确保客户快速,准确的实现在线编程

特点:

面板尺寸范围:350毫米×310毫米

强大的伺服马达驱动轴

双真空除尘系统

CE认证(选项)

占地面积小

规格:

非切割速度:

1000毫米/

重复精度:

±0.1毫米

切割速度:

100毫米/秒的最大

配置:

XYWZE

驱动系统马达:

交流无刷伺服电机

驱动系统重复精度:

±0.02mm

分辨率:

±0.01mm

类型:

真空

线路板定位:

两个工作台,并行排列,装有特殊或标准夹具

线路面板位置:

由线路板上的定位孔或边来定位

线路面板尺寸:

350毫米×310毫米

线路面板厚度:

0.5毫米8毫米

组件高度:

TOP面最大高度10mm BOT面最大高度20mm

主轴电机:

0.15千瓦

换刀:

自动换刀(选项)

道具:

柄尺寸3.175毫米(1 / 8“)

功率:

2×3千瓦的旋片式真空机

过滤:

一次性使用的三级工业真空过滤袋(10微米)

摄像机:

高分辨率CCD摄像机,PCB基准捕获(可选)

在线编程:

视觉辅助点到点人工示教或人工输入坐标值

编辑功能:

视觉系统的空载运行和切割点的空载运行

轨道:

手动调节宽度

PCB输送高度:

940毫米至965毫米(37~ 38”)

PCB输送方向:

从左到右或从右到左

机器尺寸:

1.75米×1.45×1.70m

重量:

1200kg

电源:

380-500可选
