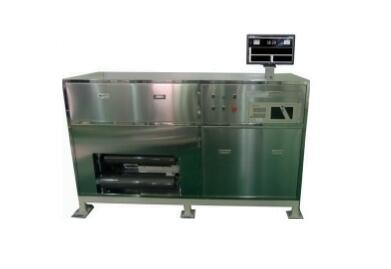

高精度型β-Ray在线面密度测量仪

贝塔射线“在线面密度测量仪"又称“在线测重仪”、“在线测厚仪”,它可以在线测量薄膜类产品的面密度,并可根据薄膜的特性换算出重量、厚度等。

系统配置
1、精确的运动控制系统
2、先进的数据采集与处理技术
3、简单方便的数据报表生成功能
4、实时自校验机制,对射线衰减、空气状态变化进行补偿,保证机器长期稳定运行
5、实时显示即时扫描图、横向趋势图、纵向趋势图等变化趋势
6、专业的间隙涂布数据处理,优秀的边缘识别功能
7、提供高速可靠的以太网数据通信协议
8、稳定可靠的数据存储与备份机制
9、与第三方控制系统

技术原理
β射线在线测重仪原理介绍
1、测量原理:单位面积上极片的质量,称为极片的面密度。极片的面密度是决定电池的一致性的最重要的因素。由Kr85(氪85)衰变产生的β射线,穿透电池极片时,一部分射线被极片吸收。导致穿透极片后的射线强度相对于入射射线强度有一定的衰减。衰减比例与被穿透极片的面密度呈负指数关系。通过填充有特殊气体电离室检测射线穿透极片前后的射线强度,即可推算出极片的面密度。如下图所示:

2、β射线测量极片面密度特有的优势:由于β射线特有的穿透性以及其天然、稳定的特点,再加上后期使用成本低,目前国际上公认的最精确、最可靠、最经济的测量方法,仍是β射线测重。

由上图可见,由85Kr衰变产生的β射线的强度,恰好可以穿透极片,其灵敏度高、而又不致有太强的辐射溢出,非常适合于测量极片面密度。

3、适合涂布类型:
单间隙涂布、多间隙涂布、连续涂布、单面涂布、双面涂布

4、适合极片类型:
正极极片、负极极片

5、测量方式:在线动态非接触测量

β射线在线测重仪主要技术参数
1、测量范围:0-1000 g/m2
2、重复精度:±1‰ or >0.33g/m2
3、扫描速度:5-18m/min可调
4、放射源:85Kr β放射源
5、测量原理:射线衰减率测量
6、适合产品:阴极极片、阳极极片、铜箔、铝箔
7、直接测量指标:面密度
8、放射性防护指标:国家标准《GBZ125-2009》
9、使用年限:10年
10、驱动系统: 高精度伺服驱动
11、扫描架类型:C型架/O型架(可选)
